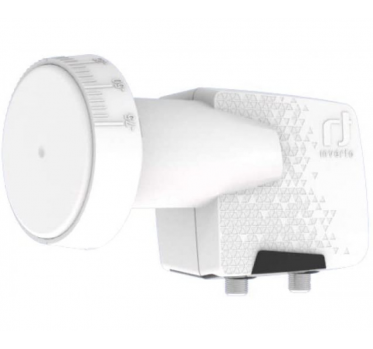

INVerto IDLH410-TWL-HMPRO Universalus 2-jų išėjimų konverteris, Home Pro serija

Pagrindinės sąvybės:

• Žemas fazinis triukšmas, suderinamas su DVB-S2 (HD ir UHD)
• Žemas triukšmo lygis
• Aukštas dažnio stabilumas
• Mažos energijos sąnaudos
• Aukšta kryžminės poliarizacijos izoliacija

Techninės specifikacijos

• Input frequency range: 10.7 GHz ~ 12.75 GHz
• Output frequency range: 950 MHz ~ 2150 MHz
• Low band LO frequency: 9.75 GHz
• High band LO frequency: 10.6 GHz
• Noise figure: 0.3 dB typ. (0.7 dB max.)
• LO frequency accuracy @ 25° C±500 kHz max.
• LO temperature drift: ±1.0 MHz max.
• LO phase noise @ 10 kHz -80 dBc/Hz max.
• Conversion gain: 55 dB min.
• Gain ripple (over 26 MHz bandwidth): ±0.75 dB
• Gain variation (over full band): ±4 dB
• Image rejection: 40 dB min.
• 3th order intermodulation - ICP3: 10 dBm min.
• 1 dB compression point (@ output): 0 dBm min.
• Cross polarization isolation: 22 dB typ.
• Control signal Ca (V): 11.0 V ~ 14.0 V
• Control signal Cb (H): 16.0 V ~ 20.0 V
• Control signal Cc (band switching): 22 kHz ±4 kHz, 0.4V ~ 0.8V pp
• Output VSWR: 2.5 : 1
• In band spurious level: -60 dBm max.
• Current consumption: 120 mA max. @ 11 VDC ~ 20 VDC
• Operating temperature: -30 °C ~ +60 °C
• Output impedance: 75 Ω
• Output connector type: F-type (female)
• Dish F/D ratio: 0.6
• Weight: 218 g
